OXE InspCam Compact 40 Pan-Tilt-Kopf 50 mm, 360°-MultiCam-Steuerbox – professionelle schwenkbare Inspektionskamera

OXE InspCam Compact 40 Pan-Tilt-Kopf 50 mm, 360°-MultiCam-Steuerbox

Das professionelle Inspektionssystem ist für die detaillierte Inspektion von Rohrleitungen mit einem Durchmesser von 60–450 mm. Der robuste Kamerakopf mit einem Durchmesser von 50 mm ermöglicht eine Drehung um 360°, eine Neigung um 180°, manuelle Fokussierung und einen weiten Blickwinkel von 120°. Der Bildsensor mit einer Auflösung von 1,3 Mpx AHD sorgt zusammen mit vier leistungsstarken LEDs für ein klares Bild auch in schlecht beleuchteten Bereichen. Die Konstruktion aus Edelstahl, das Saphirglas des Objektivs und die Wasserdichtigkeit IP68 bis zu einem Druck von 10 bar ermöglichen den Einsatz unter anspruchsvollen Bedingungen.

Der Kamerakopf ist über ein 40 m langes flexibles Kabel mit integriertem Meterzähler an die Aufrollvorrichtung angeschlossen. Die Steuerung des Systems, die Bildüberwachung sowie die Aufnahme von Fotos und Videos erfolgt über die MultiCam Control Box mit einem robusten 10,1-Zoll-Tablet R7. Im Lieferumfang enthalten ist außerdem die Software ITS Report mit lebenslanger Lizenz, die die Verwaltung der erfassten Daten, die Erstellung von Inspektionsberichten gemäß der Norm EN 13508-2 sowie deren Export ins PDF-Format ermöglicht.

Die Steuereinheit OXE MultiCam Control Box mit robustem Android-Tablet können Sie sich ansehen und auch als eigenständiges Produkt erwerben.

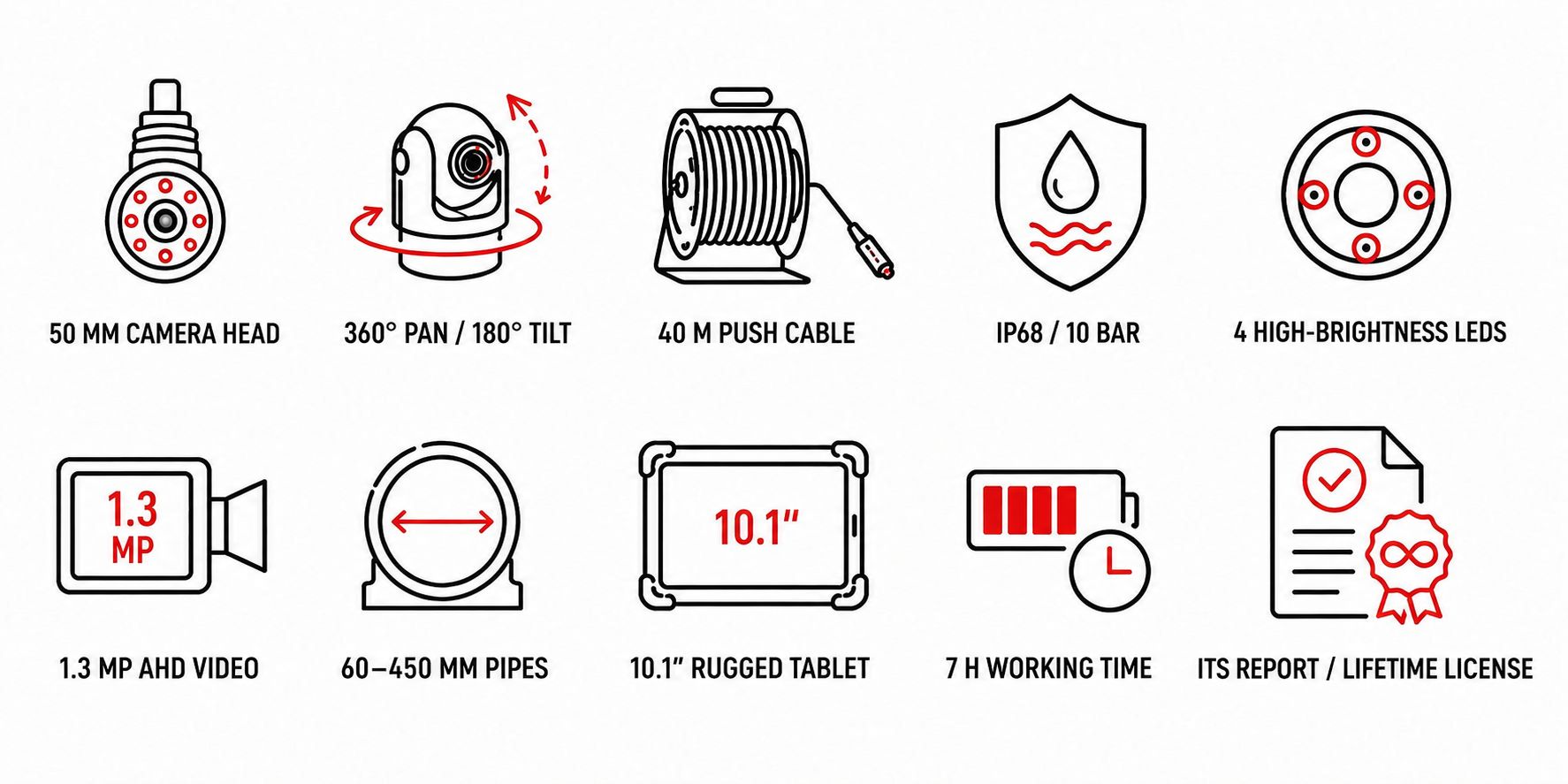

Hauptfunktionen

• 50-mm-Kamerakopf mit 360°-Drehung und 180°-Neigung
• Manuelle Fokussierung zur Anpassung des Bildes an den überwachten Bereich
• 1/3-Zoll-CMOS-Bildsensor mit einer Auflösung von 1,3 Mpx AHD
• Breiter Blickwinkel von 120°
• Wasserdicht nach IP68 und druckfest bis 10 bar
• Vier leistungsstarke weiße LEDs
• Inspektion von Rohrleitungen mit einem Durchmesser von 60–450 mm
• 40 m flexibles Kabel mit einem Durchmesser von 7 mm
• Integrierter Meterzähler
• Robustes 10,1"-Tablet R7 mit Android 13
• Aufnahme von Fotos im JPEG-Format und Videos im MP4-Format
• Verbindung über WLAN, Bluetooth 5.1 und 4G LTE
• Betriebsdauer der Steuereinheit und des Tablets ca. 7 Stunden
• ITS Report-Software mit lebenslanger Lizenz
• Erstellung von Inspektionsberichten gemäß der Norm EN 13508-2
• Export der erstellten Inspektionsberichte ins PDF-Format
• Bedienung des Tablets mit Arbeitshandschuhen
• Kamerakopf aus Edelstahl mit Saphirglas

Präzise Rohrinspektion mit drehbarem Kamerakopf

Der Kamerakopf mit einem Durchmesser von 50 mm ermöglicht eine stufenlose Drehung um 360° und eine Neigung im Bereich von 180°, wodurch Rohrwände, Verbindungsstellen und schwer zugängliche Bereiche des Rohrsystems detailliert untersucht werden können. Der Techniker kann während der Inspektion bequem die Blickrichtung ändern und sich auf eine bestimmte Stelle konzentrieren, ohne die gesamte Anlage aufwendig handhaben zu müssen. Die manuelle Fokussierung hilft dabei, das Bild an die Entfernung des zu prüfenden Objekts anzupassen und besser erkennbare Aufnahmen von eventuellen Rissen, Ablagerungen oder anderen Beschädigungen zu erhalten.

Hochwertige Bildqualität und leistungsstarke LED-Beleuchtung

Der Bildsensor 1/3" CMOS mit einer Auflösung von 1,3 Mpx AHD sorgt für eine übersichtliche Bildübertragung in Echtzeit auf das angeschlossene Tablet. Der weite Blickwinkel 120° bietet einen guten Überblick über den überwachten Bereich und ermöglicht es, einen größeren Teil des Rohrinneren in einer einzigen Aufnahme zu erfassen. Der Kamerakopf ist mit vier leistungsstarken weißen LEDs ausgestattet, die dunkle Stellen ausleuchten und die Erkennung von Details auch in Umgebungen ohne natürliches Licht erleichtern.

Robuste Konstruktion für anspruchsvolle Inspektionen

Der Kamerakopf besteht aus robustem Edelstahl, und das Objektiv wird durch Saphirglas geschützt, das beim Durchlaufen von Rohrleitungen vor Kratzern schützt. Die Schutzart IP68 und die Druckbeständigkeit von bis zu 10 bar ermöglichen den Einsatz in feuchten Umgebungen und bei Inspektionen von Rohrleitungssystemen. Die robuste Bauweise ist für den regelmäßigen professionellen Einsatz ausgelegt und schützt die empfindlichen Teile der Kamera vor Wasser, Verschmutzungen und mechanischen Beschädigungen.

40 Meter langes Kabel mit Entfernungsmesser

Die Aufrollvorrichtung aus Edelstahl ist mit einem 40 m langen, flexiblen Kabel mit einem Durchmesser von 7 mm ausgestattet, das das schrittweise Einführen des Kamerakopfes tief in das zu inspizierende Rohr ermöglicht. Die Konstruktion der Aufrollvorrichtung erleichtert das Abrollen, das Wiederaufwickeln sowie die sichere Führung des Kabels während der Arbeit. Der integrierte Entfernungsmesser zeigt die abgewickelte Entfernung direkt auf dem Tablet-Bildschirm an, sodass die Position eines gefundenen Defekts genauer bestimmt und im abschließenden Inspektionsbericht festgehalten werden kann.

Prüfung von Rohrleitungen mit unterschiedlichen Durchmessern

Das System ist für die Inspektion von Rohrleitungen mit einem Durchmesser von ca. 60–450 mm und findet somit Anwendung bei der Inspektion verschiedener Arten von Rohrleitungen. Zum Lieferumfang gehören Führungselemente für den Kamerakopf, die dazu beitragen, ihn in einer stabilen Position zu halten und seine Oberfläche bei der Bewegung im Inneren der Rohrleitung zu schützen. Ein richtig ausgewähltes Führungselement erleichtert zudem die Zentrierung der Kamera und trägt dazu bei, ein übersichtlicheres Bild des inspizierten Bereichs zu erhalten.

Robustes Tablet und komfortable Bedienung

Die MultiCam Control Box wird mit einem robusten 10,1"-Tablet R7 mit Android 13 geliefert, das sowohl zur Überwachung des Live-Bildes als auch zur Steuerung des angeschlossenen Kamerakopfes dient. Der Touchscreen lässt sich auch mit Arbeitshandschuhen bedienen, was die Handhabung direkt im Einsatz erleichtert. Das Tablet bietet Verbindungsmöglichkeiten über WLAN, Bluetooth 5.1 und 4G LTE, einen internen Speicher mit einer Kapazität von 256 GB sowie die Möglichkeit zur Erweiterung mittels Speicherkarte.

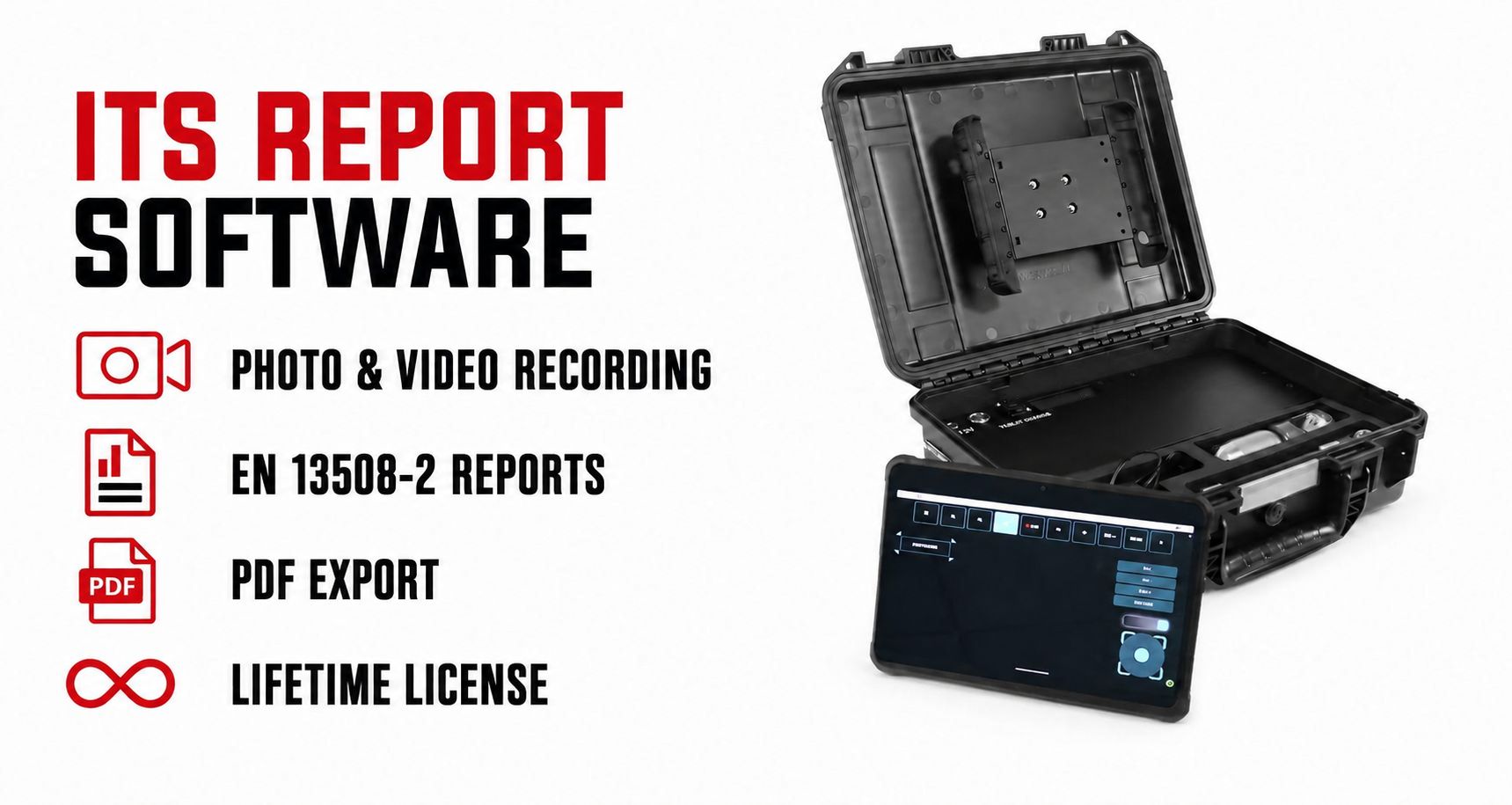

Fotos, Videos und professionelle Inspektionsberichte

Während der Inspektion können Fotos im JPEG-Format und Videoaufnahmen im MP4-Format aufgenommen werden, die zur Dokumentation des festgestellten Zustands dienen. Die integrierte Software ITS Report mit lebenslanger Lizenz ermöglicht es, die erfassten Daten übersichtlich zu verwalten, Informationen zum Auftrag hinzuzufügen und professionelle Inspektionsberichte gemäß der Norm EN 13508-2 zu erstellen. Die fertigen Berichte können im PDF-Format exportiert und anschließend einfach archiviert oder an den Kunden übermittelt werden.

Energie für lange Einsätze im Außendienst

Sowohl die Steuereinheit als auch das Tablet bieten eine Betriebsdauer von ca. 7 Stunden und ermöglichen so auch längere Inspektionen außerhalb der üblichen Arbeitsumgebung. Informationen zum Betrieb und zum Ladezustand der Steuereinheit werden auf dem integrierten LCD-Display angezeigt. Die MultiCam Control Box wird in einem robusten Schutzkoffer aufbewahrt, der das Gerät beim Transport schützt und gleichzeitig eine praktische Basis für den Einsatz direkt vor Ort bietet.

Lieferumfang

• 50-mm-drehbarer Kamerakopf
• Kabeltrommel mit 40 m Kabel – 1 Stück
• MultiCam Control Box mit R7-Tablet und ITS Report-Software
• Video-Verbindungskabel mit 6-poligem Stecker
• Verbindungskabel für den Meterzähler mit 8-poligem Stecker
• USB-C-/USB-C-Kabel
• Führungselemente für den Kamerakopf
• Ladeadapter für die Steuereinheit
• Tablet-Ladegerät
• Bedienungsanleitungen
• Dichtungsringe
• Reinigungstuch
• Werkzeugtasche
• Testkabel
